本方案用于微流控实验中的微道样品吸收光谱检测，配有图像瞄准和即和测量功能，针对微管光密度检测，提出水平轴向检测创新方案，内容如下：

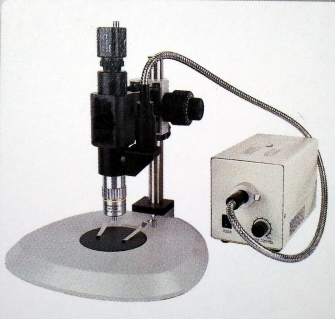

系统由专用光谱检测显微镜主体，物镜，可使光路水平放置的调焦支架，可精细移动的样品台，带照明器和图像/光谱分光器模块等组成，其中：

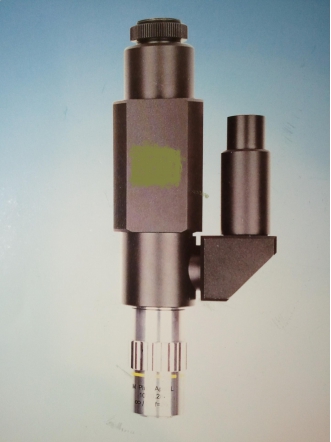

主体—双物镜转换器，可安装两个物镜，方便更换倍率操作，外置照图像和光谱同时工作的高效分光器模块，可以在传递图像的同时，无衰减检测固定窗口区域的光谱信号，光谱端口SMA905，图像端口C-Mount，内置LED落射照明，具有精确调焦的光谱与图像同时输出功能。

物镜—Plan Apo20x/0.40，具备400—1000nm宽光谱、20mm长工作距离、形态分辨率优于0.8um等性能。

备有2x，5x，10x，50x，100x物镜供选购。

支架—带有用于显微镜主体的粗微调焦机构，必要时，可以将光路水平放置工作，从微管端面轴向检测，大型平板底座，可加装移动样品台。

光源：外置光纤传导宽光谱透射光源，提供12V100W基准光源。

整机特点：

  *双镜头一体化结构，紧凑、高效、便捷；

  *定倍率，图像和光谱测量精确，便于数据测量和对比实验；

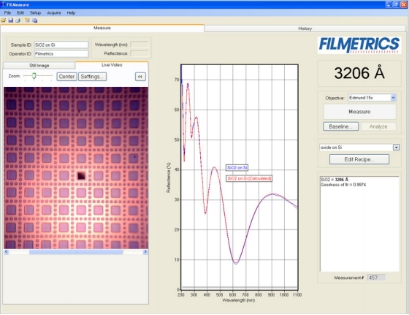

  *特别设计光谱/图像同步高效输出，便于光谱检测时的状态记录和监控；

  *大型显微镜底板和多状态支架，适合多种实验环境和多规格微芯片板检测要求；

  *特种物镜配置，适合400-1200nm宽范围光谱测量，同时备有5x---100x多款物镜可选择；

  *强大的功能升级空间；

  *较低的硬件成本。

  *免目镜直接数字图像显示，避免外接光线干扰和减少认为测量误差。

基本参数

1.光学图像分辨率优于0.8um(20x物镜)

2.数字图像测量精度0.1um（20x物镜），图像显示等效物面范围：约0.64x0.48mm， C-Mount接口，200-500万像素，彩色显微数字相机，USB2.0传输，Win7操作系统，数字图像测量软件等（也可以接驳用户已有C接口小型图像设备）；

3.光谱检测：适用范围400—1200nm，内置共象面定点光谱检测光路，与图像同步输出，SMA905(或其它规格)光纤接口，光谱测量区等效样品面10x10um（更换其它倍数物镜时，等效检测面积为200x200um/M--物镜倍数)；

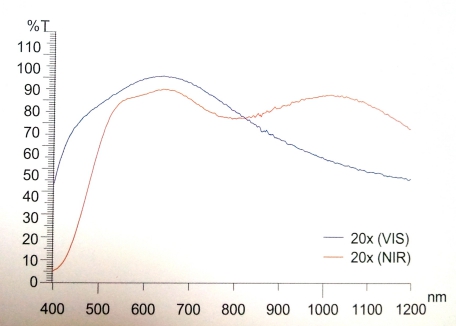

4.物镜：平场 复消色差 长工作距离 宽光谱范围物镜

      20x/0.29  WD20mm  400-1200nm

      备选国产复消色差物镜：2x, 5x, 10x, 50x, 100x或多款进口物镜

5.调焦支架：可预调位置的同轴粗微动调焦机构：

          粗动范围>40mm;

          微调精度 2um/格；

6.光源：光纤传导光源，12V100W卤素灯，内置LED落射照明器。；
